ACR-N
-　控制方式: 過電流繼電器
-　電流設定: AC1~3.5A/AC2~7A
-　起動補償時間: 0.1sec
-　電流復歸值: 超過工作值50%以上


+ 規格

回控制器
型號 ACR-N
尺寸 61H x 49W x 70D
安裝與其底座 露出型 8PFA
埋入型   US-08 或 P3G-08
額定電壓 AC(V) : 110, 220, 240, 380, 415, 440, 50/60Hz
指示燈動作 過電流指示
型號 ACR-N / ACR-Y
輸出接點 1a 5A / 1b 5A


+ 接線圖與時序圖

回控制器
  接線圖 時序圖
ACR-N/Y

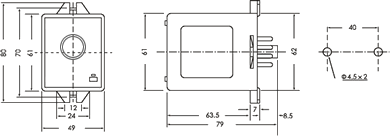

+ 外形尺寸圖

回控制器

ACR-N
